Условные обозначения водопровода и канализации на чертежах: элементы, схема, разметка

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и оЦентр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС»)

2 ВНЕСЕН Техническим комитетом ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 8 декабря 2011 г. N 39)

За принятие проголосовали:

Читайте также: Телефонная канализация: особенности построения и эксплуатации

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Госстрой
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Кыргызстан KG Госстрой
Молдова MD Министерство строительства и регионального развития
Российская Федерация RU Департамент архитектуры, строительства и градостроительной политики Министерства регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
Украина UA Министерство регионального развития, строительства и ЖКХ

4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 484-ст межгосударственный стандарт ГОСТ 21.704-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.

5 ВЗАМЕН ГОСТ 21.604-82

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе «Национальные стандарты»

ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25.11.2016 N 1801-ст c 01.07.2017

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 3, 2021 год

Условные обозначения канализации на проекте

Как было отмечено, создание чертежа сточной системы должно проводиться с использованием общепринятых специальных обозначений. Этих символов много. Однако все они регламентируются ГОСТом, и изменить написание символов на собственную манеру запрещается. Чертёж должен состоять только из знаков, используемых специалистами в рассматриваемой сфере.

Условные обозначения канализации

Обязательные обозначения подразделяются на два вида:

  • специальные элементы;
  • символы, состоящие из цифр или букв.

Символы

Помимо этого, в проекте всегда прорисовываются линии. Рисовать условные обозначения следует без дополнительных разъяснений. Исключением будет использование элементов, регламентируемых на основе положений отраслевых стандартов. В таком чертеже проектировщик обязан предоставить ссылку на документы.

Общее количество элементов обозначения, используемых на чертежах сточной системы, составляет 70 штук. Однако чаще всего на стандартном проекте применяется лишь половина из них.

Разметка

Обозначение символов канализации на чертеже

Многие схемы содержат прямые и штрихпунктирные линии, а также пунктир, чередующийся с точкой. Такая разметка наносится для идентификации направления сточных вод. Для обозначения в проекте заслонок, завершения отрезка детали и иных элементов могут применяться линии различной длины, прорисованные из всевозможных элементов. К примеру, треугольники, прямоугольники и даже круги. А вот круг, в середине которого проставлена буква, свидетельствует об установки в обозначенном месте одной из деталей, предназначающейся для улавливания загрязнений. Именно буква позволяет монтажникам определить необходимый к установке прибор. Если же проект будущей канализации включает в себя установку отстойника, то такое место на чертеже будет обозначено просто кругом. Обязательным условием считается обозначение ревизии на схеме канализации.

Читать статью  Выгодно ли отапливать дом из бруса электричеством?

Читайте также: Демонтаж чугунной канализации: разбор, расчеканка

Обозначение сантехники

Условные обозначения служат не только для монтажа системы стоков, но и для подключения к схеме сантехнических приборов. Согласно ГОСТу, на плане можно обозначить:

  • раковину;
  • душевую кабину;
  • унитаз, оснащённый разными типами спуска сточной воды;
  • ванну.

Обозначения сантехники

Наносятся такие обозначения в виде рисунка, позволяющего легко определить тип сантехнического оборудования.

Приложение В (справочное). Примеры выполнения профилей сетей

Приложение В (справочное)

Рисунок В.1 — Пример оформления продольного профиля напорной сети при подземной прокладке

Рисунок В.1 — Пример оформления продольного профиля напорной сети при подземной прокладке

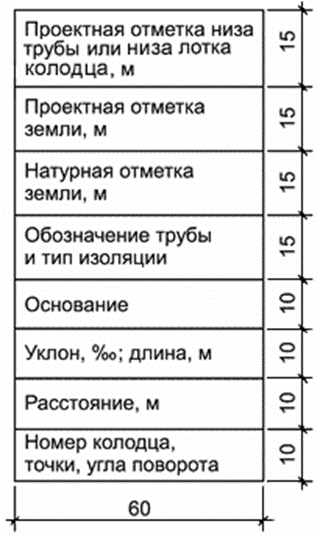

Рисунок В.2 — Пример выполнения профиля самотечной сети

Рисунок В.2 — Пример выполнения профиля самотечной сети

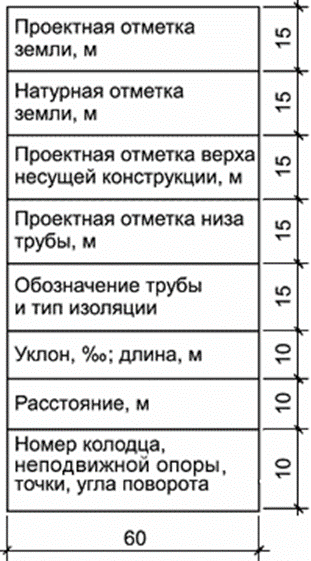

Рисунок В.3 — Пример выполнения профиля напорной сети при надземной прокладке

Рисунок В.3 — Пример выполнения профиля напорной сети при надземной прокладке

Приложение В. (Измененная редакция, Изм. N 1).

СНиПы

Название документа Ссылка для ознакомления
Внутренние санитарно-технические системы СНиП 3.05.01-85
Магистральные трубопроводы СНиП 2.05.06-86
Наружные сети и сооружения водоснабжения и канализации СНиП 3.05.04-85
Канализация. Наружные сети и сооружения СНиП 2.04.03-85
Внутренний водопровод и канализация зданий СНиП 2.04.01-85
Водоснабжение. Наружные сети и сооружения СНиП 2.04.02-84
Бетонные и железобетонные конструкции СНиП 2.03.01-84
Планировка и застройка территории ведения гражданами садоводства. СНиП 30-02-97

Состав проектной и рабочей документации

Состав документации сетей водоснабжения и канализации уточняется на этапе формирования технико-коммерческого предложения. По желанию Заказчика, проектная документация дополняется следующими материалами:

  • коммерческими предложениями от поставщиков;
  • конъюнктурным анализом рынка.

Стандартное наполнение проектной и рабочей документации разработанной ООО «МПБПРОЕКТ» для объекта капитального строительства:

Состав проектной документации систем водоснабжения и канализации:

  • титульные листы;
  • содержание;
  • состав проектной документации (допускается не прикладывать в каждый том);
  • пояснительная записка в объеме постановления правительства (ПП) от 16.02.2008 N 87;
  • план сетей водоснабжения;
  • принципиальные схемы систем водоснабжения;
  • принципиальные схемы систем водоотведения и канализации;
  • спецификация оборудования изделий и материалов;
  • необходимые расчеты;
  • ведомость объемов работ (при необходимости);
  • задания на закладные, отверстия, фундаменты, электроснабжение и автоматизацию насосной станции;
  • технические условия на технологическое присоединение объекта к сетям водоснабжения и водоотведения;
  • сметная документация на строительно-монтажные работы (при необходимости);
  • акт предпроектного обследования объекта (при необходимости, для существующих объектов).

Состав рабочей документации систем водоснабжения и канализации:

  • титульные листы;
  • общие данные;
  • план сетей водоснабжения;
  • принципиальные схемы систем водоснабжения;
  • принципиальные схемы систем водоотведения и канализации;
  • спецификация оборудования изделий и материалов;
  • необходимые расчеты;
  • ведомость объемов работ (при необходимости);
  • задания на закладные, отверстия, фундаменты, электроснабжение и автоматизацию насосной станции;
  • технические условия на технологическое присоединение объекта к сетям водоснабжения и водоотведения;
  • сметная документация на строительно-монтажные работы (при необходимости);
  • акт предпроектного обследования объекта (при необходимости, для существующих объектов).
  • пояснительная записка (оформляется в виде прилагаемого документа, при необходимости).

Сроки и цена проектирования систем водоснабжения и канализации

Стоимость разработки проектной или рабочей документации объекта рассчитывается индивидуально, цена проектирования зависит от следующих факторов:

  • площадь проектируемого объекта;
  • функциональное назначение объекта;
  • необходимость выезда специалиста для обследования объекта;
  • расположения проектируемого объекта (влияет при необходимости выполнения обследования объекта).

Расчет стоимости проектирования

Для расчета сроков и стоимости проектирования системы водоснабжения Вашего объекта, направьте запрос на электронную почту или по форме на сайте, наши специалисты в сжатые сроки подготовят коммерческое предложение.

Этапы проектирования систем водоснабжения и водоотведения

В зависимости от разрабатываемой стадии (проектная документация (ПД) или рабочая документация (РД)) и типа объекта, этапы проектирования можно разделить следующим образом:

Проектная документация (стадия «П») для нового объекта строительства:

  • составление перечня необходимых исходных для проектирования;
  • формирование запросов на получение технических условий для подключения проектируемого объекта к сетям водоснабжения и водоотведения;
  • анализ полученных данных в виде частных технических заданий от разработчиков технологических решений;
  • разработка проектной документации;
  • согласование проектной документации с Заказчиком;
  • согласование проектной документации в Экспертизе (Государственная/Негосударственная);
  • согласование технических решений с ресурсоснабжающей организацией (при необходимости).

Рабочая документация (стадия «Р») для нового объекта строительства:

  • аудит проектной документации получившей положительное заключение экспертизы.

*Аудит проектной документации выполняется в случае если разработку стадии «П» и согласование в экспертизе выполняла сторонняя организация. В рамках аудита составляется перечень отклонений (при наличии) от нормативных документов, анализ технических решений, формирование предложений по оптимизации проектных решений;

  • составление перечня необходимых исходных для проектирования для разработки РД;
  • формирование запросов для обновления технических условий на подключение к сетям водоснабжения и водоотведения (при необходимости);
  • анализ исходно-разрешительной документации;
  • разработка рабочей документации комплектов «Система водоснабжения», «Система водоотведения»;
  • согласование РД с Заказчиком, Застройщиком, Техническим Заказчиком, другими организациями в соответствии с требованиями ТУ (при необходимости);
  • авторский надзор за строительством (при необходимости).

Проектная/рабочая документация для существующего объекта:

  • выезд на объект, предпроектное обследование специалистами, анализ имеющей документации;
  • составление акта обследования (дефектной ведомости);
  • разработка проектно-сметной документации на выполнение строительно-монтажных работ по собранным исходным данным;
  • согласование документации с Заказчиком, Застройщиком, Техническим Заказчиком другими организациями (при необходимости)
  • авторский надзор за строительством (при необходимости).
Читать статью  Проверка противопожарного водоснабжения

ГОСТ 21.704-2011 Система проектной документации для строительства. Правила выполнения рабочей документации наружных сетей водоснабжения и канализации

ГОСТ 21.704-2011 Система проектной документации для строительства. Правила выполнения рабочей документации наружных сетей водоснабжения и канализации

Документ разработан с целью установления общих правил для разработки рабочей документации (РД) на устройство сетей водоснабжения и водоотведения наружного размещения – при проведении строительных работ на объектах промышленного и гражданского назначения.

Стандарт соответствует действующей системе проектной документации для строительства (СПДС) и отвечает требованиям утвержденной единой системе конструкторской документации – ЕСКД.

Основные правила составления комплектов РД

В составе РД наружных канализационных систем и водоснабжения должны быть включены:

  1. Чертежи рабочие, используемые в качестве основного комплекта чертежей в процессе строительства и монтажа – марка НВК, что означает «наружное водоснабжение и канализация».
  2. Спецификацию – проектная ведомость единиц оборудования, состава изделий и материального исполнения. Регламент составления и оформления – ГОСТ 21.110-2013.
  3. Первичный сметный документ по видам работ.

Разрешено раздельное формирование комплектов чертежей рабочих на канализационные сети наружного расположения – НК и на водоснабжающие сети – НВ.

Комплекты из рабочих чертежей НКВ, НВ и НК должны содержать:

  • общую информацию и данные по чертежам;
  • планировки, основные элементы сети и профили, выполненные в соответствии ЕСКД;
  • схематичное изображение напорных участков сетей.

Условные обозначения элементов на чертежах марок НКВ, НВ и НК устанавливают в соответствии СПДС – ГОСТ 21.205-2016.

Примеры обозначения

  • В1 – водопровод хозяйственно-питьевой
  • К2 – канализация дождевая
  • К4Н – канализация производственная.

«Н» в обозначении включают, в том случае если участок, отмечаемый на схеме, является напорным.

Настоящий ГОСТ устанавливает маркировку для элементов канализационных и водопроводных сетей наружного типа. Обозначение элементов, включенных в табл.1 должно состоять из марки и номера по порядку для конкретной сети.

Таблица 1. Маркировка элементов сетей

* Наземное размещение трубопроводной сети

Элементам, которым не присвоена настоящим стандартом марка, назначают только номера. Нумерация маркированных и не маркированных элементов сети начинается от источника, заполняющего систему водой или от границ по проекту.

Узлы выпуска канализации отмечаются на планировке словом «выпуск» с буквенно-цифровым обозначением данной сети.

На чертежах, схемах и в планировках указывают:

  • в метрах, с точностью до сотых единиц – расстояния: от колодца до колодца, между углами поворотов и узлами присоединения труб без колодцев, размеры высоты прокладки и длину участков трубопровода;
  • в миллиметрах – размеры: диаметров и толщины стенок труб;
  • в градусах, с точностью в соответствии с техническими условиями до 1 секунды или до 1 мин;
  • в % или в ‰ (промилле) – значение уклона.

Выбор системы координат с высотными отметками происходит на этапе разработки генерального плана строительства и принимается в чертежах рабочих НВ, НК и НВК.

Различные способы прокладки сетевых элементов, на планировках обозначают стандартизированными графическими изображениями.

Условное обозначение трубопроводной обвязки, и входящие в ее состав элементы, изображают графически, в соответствии ГОСТ 21.206-2011. При разработке РД для изображения видимого участка будущего трубопровода наносят сплошную, толстую основную линию. Участки с прокладкой вне зоны видимости наносят толстой штриховой чертой.

Схему трубопровода, прокладка которого запланирована вне зоны видимости, например под землей, разрешено наносить сплошной, толстой линией. В данном случае, раздел общих данных комплекта чертежей рабочих должен содержать соответствующие пояснения.

При выполнении РД наружных водопроводных и канализационных систем, тонкой линией отмечают все существующие на территории объекты и инженерные сооружения, влияющие на исполнение разрабатываемого проекта.

Пример размещения обозначения сетей канализации и водоснабжения согласно Госстандартам 21.205 и 21.206 на рис.1.

Рисунок 1.

В схемах и чертежах применяют следующие обозначения:

  • DN, перед числом – если указывается номинальное значение диаметра трубопроводной арматуры;
  • знак Ø, до числа – если ставится отметка о размере условного прохода трубы (позиции а и в – рис.2);
  • знак Ø, до числовых значений – при обозначении параметров наружного диаметра и толщины металла стенок трубы (б на рис.2).

Рисунок 2.

Виды, состояние, особенности и показатели по влажности грунтов в месте прокладки – на продольных профилях наружных канализационных и водопроводных систем наносятся на схемы графически по регламенту ГОСТ 21.302-2013.

Рабочие чертежи схемы и планировки выполняют в масштабе, за исключением ситуационного плана сетей и схем сетей, эксплуатируемых под напором.

Таблица 2. Рекомендации по масштабам

*Для нетиповых конструкций

** Для сетей под напором

При использовании разных вариантов масштаба, примененный масштаб указывают у изображения, заключая в скобки. При едином масштабе, ставят в графу № 4, у общей надписи. Масштаб на чертежах профилей указывают слева от профиля.

Читать статью  Установка встраиваемого ( встроенного ) холодильника в шкаф своими руками.

Большие планы и схемы профилей разрешено делить на участки и изображать на отдельных листах. Для лучшего понимания, рекомендовано на каждом листе размещать схему деления, с указанием номера листа для каждого участка. Изображенный на листе участок, выделяют штриховкой.

Для идентификации, участкам профилей и планам назначают наименование. Рекомендованный вариант – привязка к пикетам.

Примеры наименований:

Правила внесения общих данных

В раздел «Общие данные» включают план сетей ситуационный, если для этого есть необходимость. Его выполняют без масштаба, с выделением участка, на который разрабатываются документы – толстой основной линией.

В разделе заполняют стандартизированную форму (форма 1), в которую вносят технические показатели проектируемых канализационных и водопроводных сетей.

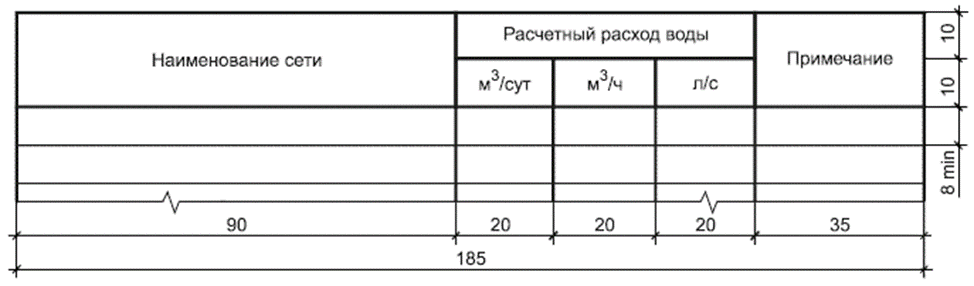

Форма 1. Основные показатели

При выполнении комплектов марок НВК, НК, НВ, ведомости спецификаций в общих данных не предусмотрены.

Форму 1 дополняют:

  • ссылками на документы, по нормативам и методикам которых производились расчеты;
  • данными инженерно-геологических изысканий;
  • требованиями к трубопроводной системе, в том числе – техническими условиями: изготовления, испытаний, монтажных работ, теплоизоляции, защиты от коррозии;
  • требованиями, касающимися безопасной эксплуатации и минимизации рисков аварий.

Раздел «Общие данные» не должен дублировать информацию, размещенную на других листах с рабочими чертежами.

Комплекты графических документов

Комплекты чертежей укомплектованы планировками, графическими изображениями продольных профилей сетей, схемами сетей, эксплуатируемых под напором.

Разработка планов сетей

Планировки или фрагменты планов разрабатывают на основе действующих чертежей транспортной развязки местности и генерального плана территории. План-проект должен включать:

  • сооружения, объекты сетей водоснабжения и канализации, все действующие и находящиеся в разработке инженерные коммуникации;
  • координаты, с привязкой к осям сооружений или базисам;
  • углы поворотов, за исключением углов 90°;
  • трубопроводов проектируемой системы – значение ставится до места изменения и после;
  • все сооружения на сетях – обозначение и присвоение порядкового номера стандартные.

Общий план систем водоснабжения и водоотведения имеет название – «План сетей». Раздельные планировки записывают, обозначая назначение.

Изображение продольных сетевых профилей

Чертежи рабочие продольных профилей представляют собой развертки по осям трубопроводов. Над изображением должны прописываться данные:

  • о сооружениях на поверхности земли;
  • о размере: от поверхности земли до низа трубопровода (глубину укладки) — для напорных трубопроводов, в системах с самотеком – от земли да лотка.

На рабочем чертеже продольного профиля изображают:

  • проектную проекцию поверхности участка – тонкой сплошной линией, в натуре – тонкой штрих-линией;
  • штрихпунктирной, тонкой линией – уровень залегания грунтовых вод;
  • действующие и находящиеся в проекте дороги: авто, ЖД, трамвайные (отметки в местах пересечения), все объекты, которые могут оказать влияние на прокладку и последующую эксплуатацию сетей – их габариты и отметки высот;
  • данные о грунтах отмечают условными знаками в соответствии ГОСТ 21.302-2013;
  • трубопровод по данному проекту, с изображением связанных с ним: колодцев, дождеприемников, камер, частей сооружений, расположенных под землей;

Схемы трубопроводов, Ø труб которых в масштабе составляет 2 и более, изображают 2 линиями.

Все перечисленные данные отображают в стандартизированной табличной форме. Подземная прокладка – форма 2. Наземная – форма 3.

Форма 2.

Форма 3.

Размещают форму под соответствующим профилем. В наименование профиля включают обозначение соответствующей сети.

Схематическое изображение сетей под напором

Схематически, при проектных разработках напорных сетей указывают:

  • трубопроводы (сплошной линией, толщиной 1,5-2 толщины основной линии), размер длины их участков, Ø труб, толщины их стенок;
  • трубопроводные элементы – фасонные части, арматуру, упоры, неподвижные опоры – графическими изображениями;
  • упрощенными контурами, нанесенными сплошной тонкой линией – колодцы с размерами – в плане и с привязкой осей труб к внутренним поверхностям стенок колодцев;
  • секущие плоскости трубопроводов, прокладываемых на поверхности грунта, в поперечных разрезах, с обозначениями;
  • позиции деталей трубопровода.

Разрезы, узлы, местные виды – по нормам ЕСКД, в масштабе – по таблице 2. Обязательно показывают типы, привязку, разбивку опор трубопроводов, и расстояния между опорами

Разрешается выпуск рабочих чертежей напорных систем без схем, с изображением схем колодцев, с привязкой по осям труб.

Схема напорных сетей должна иметь наименование, отображающая назначение сети.

Эскизы нетиповых изделий

Если для проектируемой сети требуются изделия, не выпускаемые серийно, и не имеющие стандартов и типовых чертежных документов – выполняется эскиз на изделие или групповой эскиз на группу изделий, с идентичным конструкторским исполнением.

Каждый эскиз имеет обозначение, идентифицирующее его соответствующему основному комплекту чертежей. В шифр эскиза входит обозначение сети, через точку – индекс «Н» (наружная), и номер эскизного чертежа, в установленной нумерации.

Спецификация

Спецификация – проектный, текстовый документ с указанием единиц оборудования, состава изделий и материального исполнения. Основной комплект марки НВК подразделяют на разделы по назначению – водоснабжение и канализация.

Наименование, каждого раздела, с указанием на наружное размещение вписывают в качестве заголовка, с подчеркиванием – в графу «Наименование и техническая характеристика».

Разделы спецификации записывают для каждой сети отдельно, по группам в определенном порядке, с единицами измерения:

  • оборудование (шт.);
  • элементы (шт.), представляющие сборные конструкции (колодцы, дождеприемники, фасонные части и т.д.);
  • трубопроводная арматура (шт.);
  • закладные устройства для средств контроля и измерений (шт.);
  • трубопроводы – по каждому Ø (м);
  • теплоизоляция (м);
  • материалы (кг или т).

Изделия вписывают в спецификацию по возрастанию параметров. В спецификацию не включают: крепеж, прокладки, соединительные и фиксирующие детали.

Спецификация – это отдельный документ, имеющий стандартное, по типу остальных документов обозначение, с шифром «СО».

В Приложениях А, Б, В, Г настоящего ГОСТ – представлены примеры выполнения общей планировки, фрагмента плана, разверток продольного профиля, схемы напорных сетей.

Завод Резервуаров и Негабаритных Металлоконструкций

Источник https://aqua45.ru/vannaya/gost-naruzhnye-seti.html

Источник https://kaluga.rezervuar-met.ru/blog/informatsiya_gost_tu_snip_tp_tb/gost_21704_2011_sistema_proektnoy_dokumentatsii_dlya_stroitelstva_pravila_vypolneniya_rabochey_dokumentatsii_naruzhnyh_setey_vodosnabzheniya_i_kanalizatsii/

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
